Blustream AV převodník IP500UHD-TZ

Blustream IP500UHD-TZ je transceiver platformy AV-over-IP, který v jednom šasi spojuje vysílač i přijímač — podle nastavení obslouží zdrojovou stranu i koncový displej. Obraz a zvuk se přitom nevedou klasickým HDMI kabelem, ale jako datový tok po počítačové síti, tentokrát s páteří 10Gb. Vizuálně bezeztrátovou kompresi, kterou výrobce vyvinul pro náročné komerční instalace, sem přivedl spolu s prakticky nulovou latencí a plnou šířkou pásma 18 Gb/s. Při návrhu rozvodu obrazu v rozlišení až 4K poznáte rozdíl podle jediné věci: žádný kompromis v kvalitě signálu a kabeláž jen síťová.

Podrobněji o transceiveru IP500UHD-TZ

Jeden a tentýž kus pracuje buď jako vysílač, nebo jako přijímač — režim určíte při konfiguraci podle toho, kde v sestavě jednotka sedí. Vysílač sebere signál ze zdroje (přehrávač, herní konzole, set-top box) a pošle ho do sítě, přijímač ho doručí k displeji nebo projektoru. Mezi jednotkami může být jediný úsek, nebo celá síťová architektura s desítkami koncových bodů a jedním či více 10GbE přepínači. Kromě obrazu a zvuku jednotka přenáší také obousměrné IR, RS-232, CEC a USB s podporou KVM, takže vzdálené zařízení ovládáte stejně, jako by leželo vedle zdroje.

Plných 18 Gb/s přes 10Gb síť

IP500UHD-TZ přenáší kompletní 4K AV signál s šířkou pásma 18 Gb/s po standardní 10Gb síti, a to vizuálně bezeztrátovou kompresí a s latencí na úrovni jediného snímku. Na papíře jde o síťový protokol, v praxi to znamená, že rozvod obrazu po budově řešíte stejnou infrastrukturou jako datovou síť — bez maticového přepínače s pevným počtem vstupů a výstupů. Velikost systému je prakticky neomezená: kolik transceiverů do sítě připojíte, tolik zdrojů a displejů obsloužíte. Obraz a zvuk přitom drží synchronně i u živého vysílání.

Obraz až 4K s HDR a Dolby Vision

Jednotka podporuje HDMI 2.0 v plné šířce pásma 18 Gb/s až do rozlišení 4K při 60 Hz a barevném podvzorkování 4:4:4. Poradí si s 10bitovým i 12bitovým HDR obsahem (High Dynamic Range) včetně formátu Dolby Vision, takže přenesený obraz si zachová celý jas i barevný rozsah originálu. Součástí je video scaling s převzorkováním nahoru i dolů a jednosnímkové přepínání mezi zdroji bez černých přechodů. Po zvukové stránce projdou všechny známé HDMI formáty včetně Dolby TrueHD, Dolby Atmos, DTS-HD Master Audio a DTS:X.

Čtyři provozní režimy v jednom transceiveru

Tentýž kus zvládne čtyři scénáře a přepnete mezi nimi podle toho, co instalace potřebuje. Pro nejjednodušší spojení dvou místností funguje jako HDMI extender jeden-na-jeden bez síťového přepínače. Jakmile do sestavy přidáte 10Gb síťový přepínač, otevře se maticová distribuce s nezávislým směrováním libovolného zdroje na libovolný displej, režim multiview pro zobrazení více zdrojů na jedné ploše a režim video stěny, kde z více displejů složíte jednu velkou obrazovou plochu. Přechod mezi režimy je věc konfigurace, ne jiného hardwaru.

Konektory, audio a obsah balení

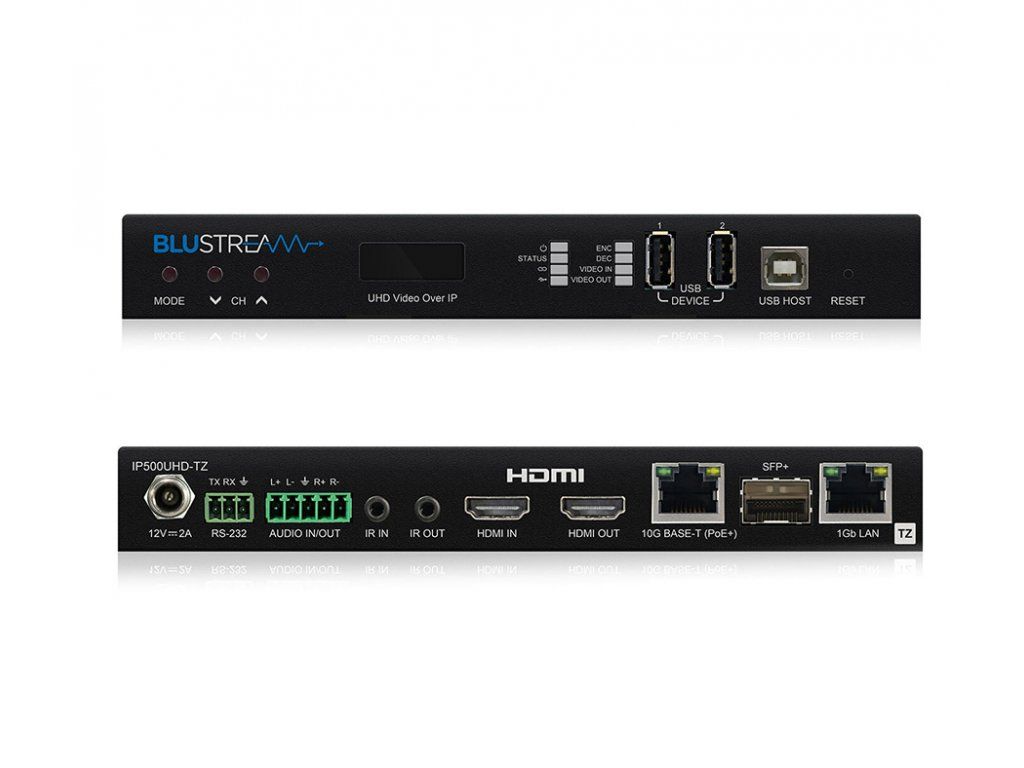

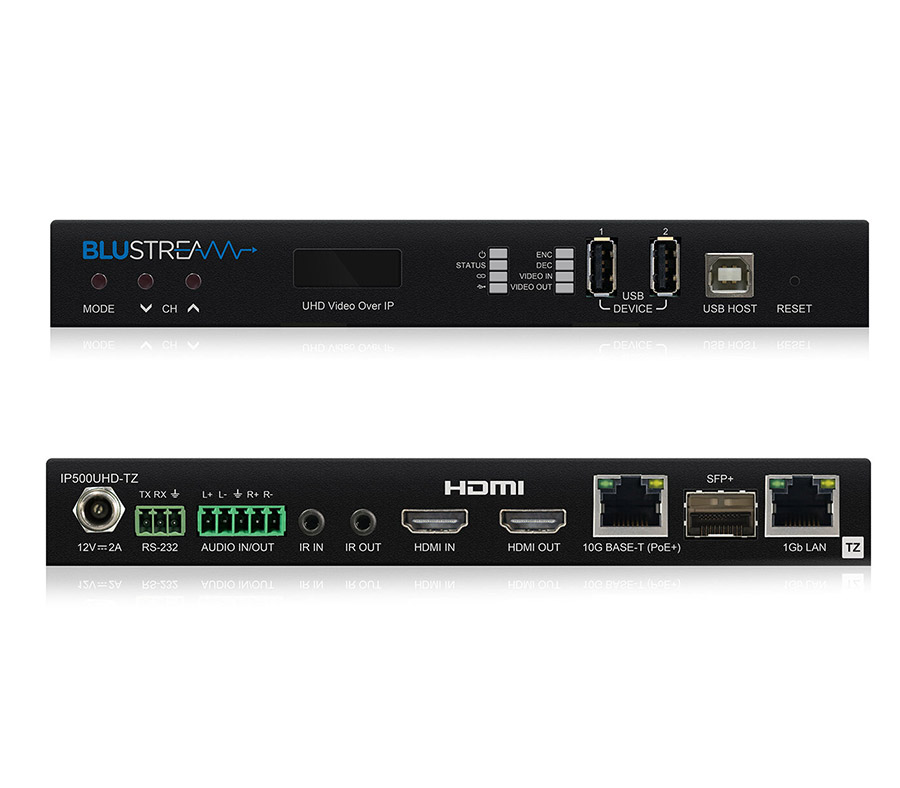

Transceiver má kovové šasi určené pro skryté instalace za displejem nebo v rozvaděči. Vedle HDMI nabízí analogové L/R audio jak pro vložení do streamu (embedding), tak pro oddělené vyvedení zvuku ven (breakout), a to v symetrickém i nesymetrickém zapojení. Datovou stranu doplňuje obousměrný Gigabit Ethernet 10/100/1000BaseT a směrování IR (s podporou 5V i 12V), RS-232, CEC a USB. V balení je samotná jednotka v kovovém šasi a lokální napájecí zdroj 12V 2,5A pro případy, kdy přepínač nepodporuje PoE+.

Kde se vzala technologie vizuálně bezeztrátové komprese

Přenos nekomprimovaného 18Gb/s obrazu po síti je výsledkem vývoje, který Blustream cílil na kritické komerční instalace — konferenční sály, řídící centra a velkoplošné video stěny, kde se nesmí ztratit ani snímek. Vizuálně bezeztrátová komprese sníží datový tok natolik, aby prošel 10Gb sítí, ale beze ztráty viditelné kvality. V transceiveru IP500UHD-TZ tak najdete řešení odvozené z profesionálního nasazení v podobě, kterou zapojíte i do náročnější domácí distribuce.

Vyzkoušejte na vlastní kůži

Návrh rozvodu obrazu po domě nebo po budově není od stolu vždy zřejmý — na našem showroomu vám sestavu AV-over-IP předvedeme a probereme, kolik transceiverů a jaký 10GbE přepínač vaše instalace potřebuje. Pokud chcete porovnat s dostupnější variantou pro 1Gb síť, připravíme vám i ukázku řady Blustream IP250UHD-TX a poradíme s volbou přepínače i topologie.
