Blustream ACM500

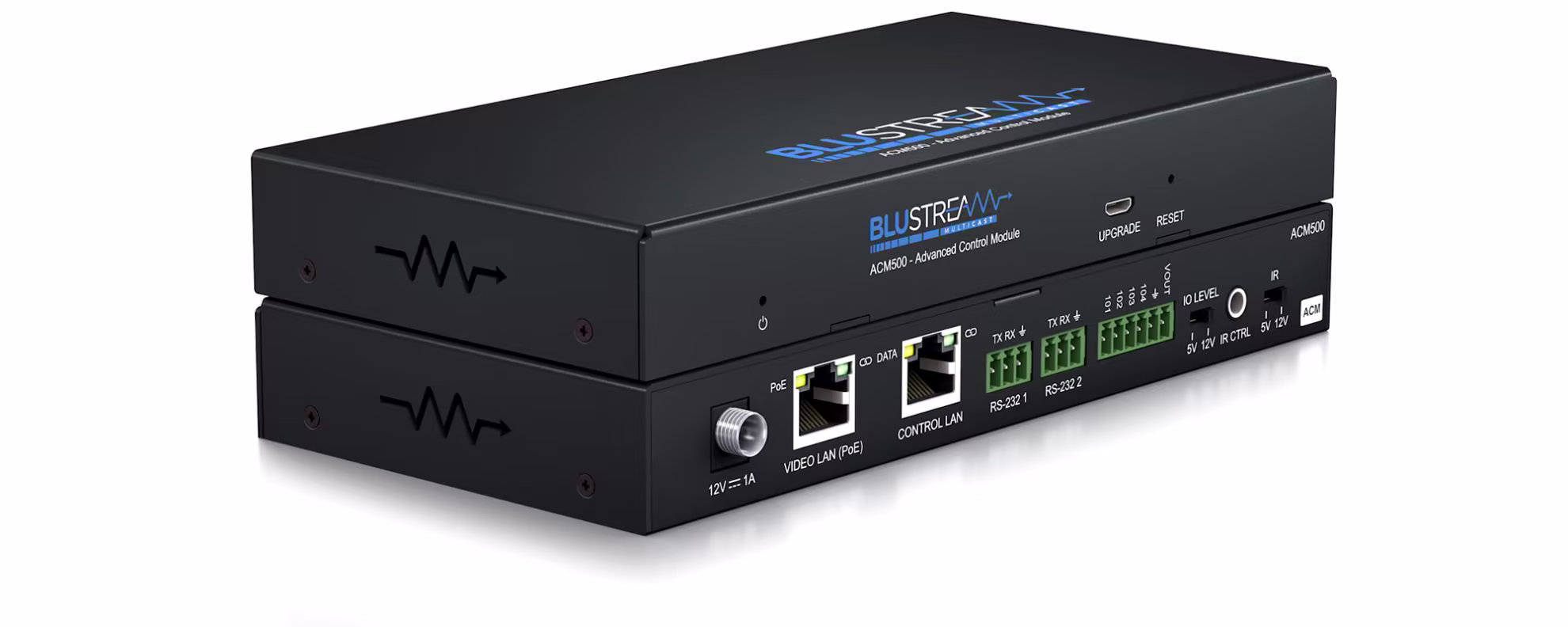

Blustream ACM500 je řídicí modul pro AV-over-IP platformu SDVoE, kterou Blustream staví pro profesionální distribuci obrazu a zvuku po datové síti. Tam, kde běžný přepínač jen prohodí jeden vstup za druhý, ACM500 řídí celou multicastovou síť 10GbE — rozhoduje, který zdroj poteče na kterou obrazovku, a dělá to s nulovou latencí. Při prvním nastavení poznáte rozdíl podle jediné věci: zdroje přetahujete na výstupy myší v okně prohlížeče.

Blustream ACM500 zblízka

ACM500 obsahuje modul webového rozhraní pro konfiguraci a ovládání systému Blustream SDVoE 10GbE Multicast. Spravuje nezávislé směrování videa, zvuku, IR, RS-232 a USB/KVM, takže každý signál může jít jinam podle potřeby instalace. Do sítě se zapojuje přes dva porty RJ45 a napájí se přes Ethernet (PoE), takže k němu nevede žádný další kabel navíc.

Jak funguje distribuce SDVoE po 10GbE síti

SDVoE (Software Defined Video over Ethernet) je standard, který posílá nekomprimovaný obraz a zvuk v kvalitě 4K po běžné datové síti místo přes maticový přepínač s pevným počtem vstupů a výstupů. Multicastová síť 10GbE znamená, že počet zdrojů i obrazovek omezuje jen velikost síťového přepínače, ne jedna krabice. Přidání dalšího displeje pak není přestavba rozvodu, ale zapojení dalšího koncového bodu do switche.

Řízení obrazu, zvuku i periferií z jednoho místa

Vedle samotného obrazu ACM500 nezávisle směruje i zvuk, infračervené ovládání (IR), sériovou linku RS-232 a USB/KVM. V praxi to znamená, že na jedné obrazovce může běžet jeden zdroj, zatímco klávesnice a myš ovládají jiný počítač a do zesilovače míří zvuk z třetího zařízení. Systém se navíc konfiguruje automaticky, takže odpadá ruční nastavování sítě.

Konektory a obsah balení

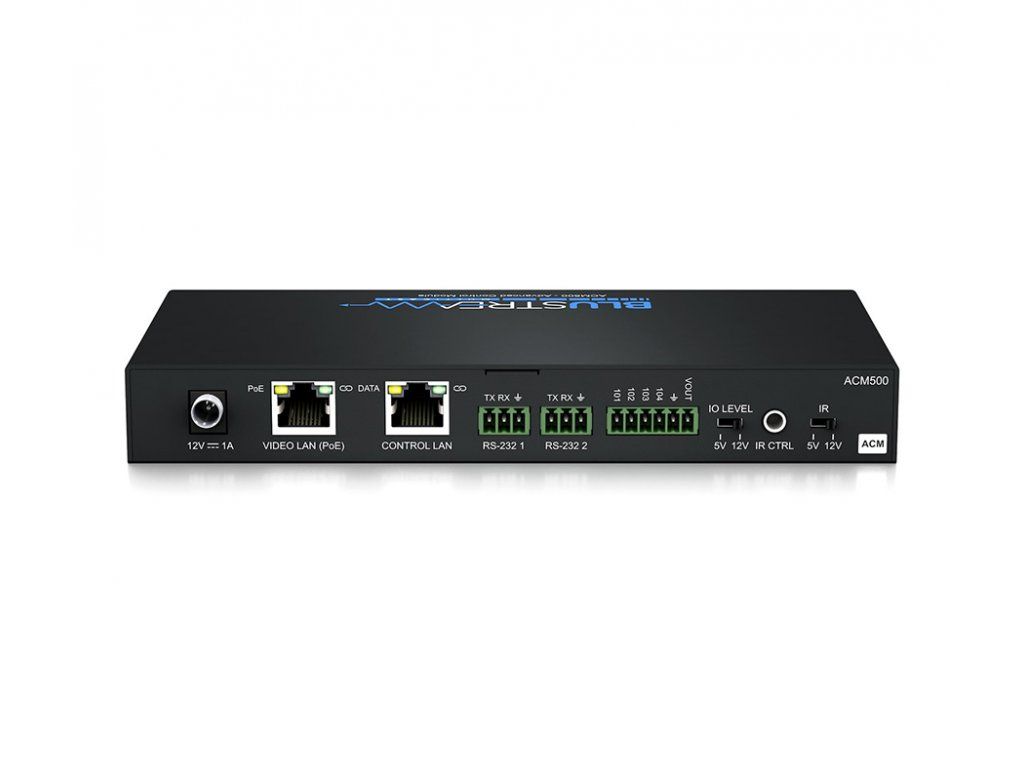

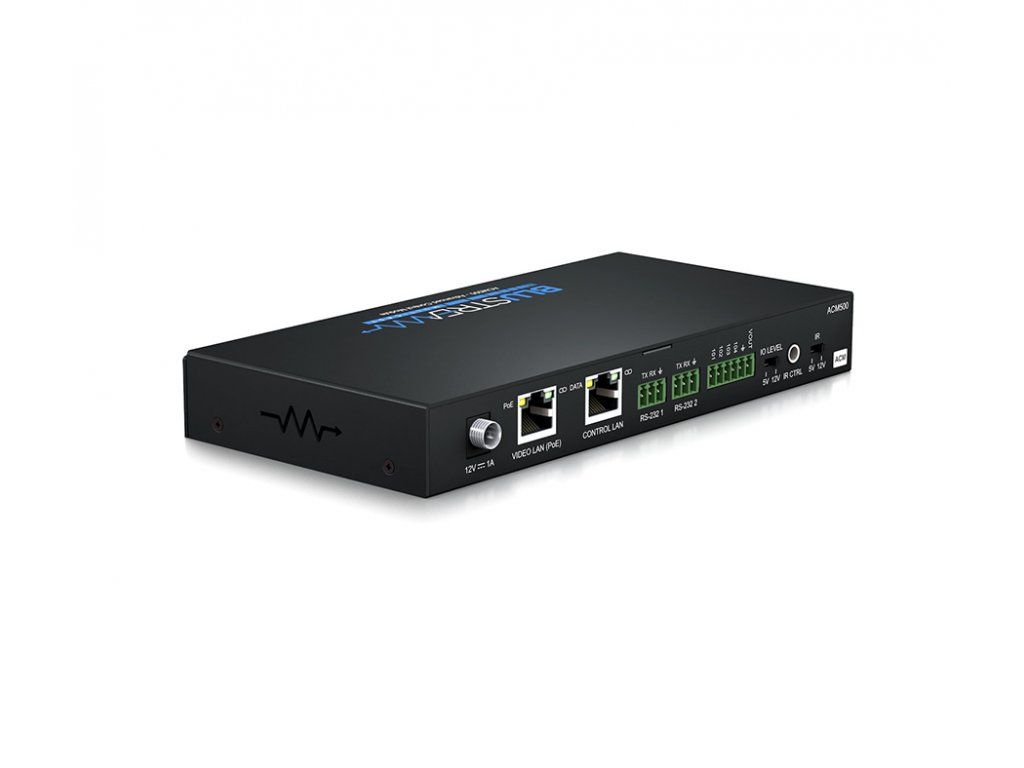

Modul nabízí dva porty RJ45 pro připojení k datové síti, dvojici portů RS-232 a vstup pro IR 5 V i 12 V pro ovládání multicastového systému. Napájení řeší PoE přímo ze síťového přepínače; pokud váš switch PoE nepodporuje, lze dokoupit volitelný napájecí zdroj 12 V. V balení najdete samotný řídicí modul ACM500 — montážní příslušenství a napájecí zdroj 12 V řešíme podle konkrétní instalace.

Webové rozhraní s náhledy a přetahováním zdrojů

Klasické maticové přepínače se ovládají tlačítky nebo kódem. ACM500 místo toho otevře v prohlížeči okno, kde u každého zdroje vidíte živý náhled obrazu a zdroj jednoduše přetáhnete na cílovou obrazovku. Integrátor i koncový uživatel tak vidí stav celého systému na první pohled a přepnutí je otázkou jednoho tažení myší.

Odkud pochází platforma Blustream SDVoE

Blustream je australská značka, která se specializuje na profesionální AV distribuci pro custom-install integrátory — od HDMI extenderů a převodníků až po maticové a multicastové systémy. ACM500 stojí na vrcholu této řady jako mozek, který drží celou AV-over-IP síť pohromadě. Dostupné ovladače pro většinu řídicích systémů (mimo jiné Control4) znamenají, že modul zapadne i do existující domácí automatizace.

Do jaké sestavy ACM500 patří

ACM500 řídí multicastovou síť, kterou tvoří vysílací a přijímací jednotky Blustream a PoE síťový přepínač (například řady NETGEAR M4250/M4300). Ovládání zapojíte přes TCP/IP, RS-232 nebo IR a propojíte s řídicími systémy jako Control4. K dotažení zvukové části sestavy se hodí audio převodníky Blustream ADC11AU nebo Blustream DAC13DB, které převedou signál mezi digitálním a analogovým světem.

ACM500 jako součást širší AV distribuce Blustream

Multicastová síť je jen jedna z cest, jak Blustream rozvádí signál. Pro menší instalace nebo doplnění zvuku slouží extendery a převodníky ze stejné rodiny: audio extender Blustream CAT100AU přenese zvuk po kroucené dvoulince, verze Blustream CAT100EARC přidá podporu eARC z televizoru a optický přepínač Blustream OPT41AU poskládá více optických zdrojů do jednoho výstupu. Všechny díly mluví stejným jazykem a dají se kombinovat podle rozsahu projektu.

Necháme si poradit s návrhem distribuce

AV-over-IP instalace se navrhuje jako celek, ne kus po kusu. Ozvěte se nám a projdeme s vámi počet zdrojů a obrazovek, volbu PoE přepínače i propojení s řídicím systémem. Kompletní sestavu Blustream pak složíme tak, aby seděla na rozsah vašeho projektu.
