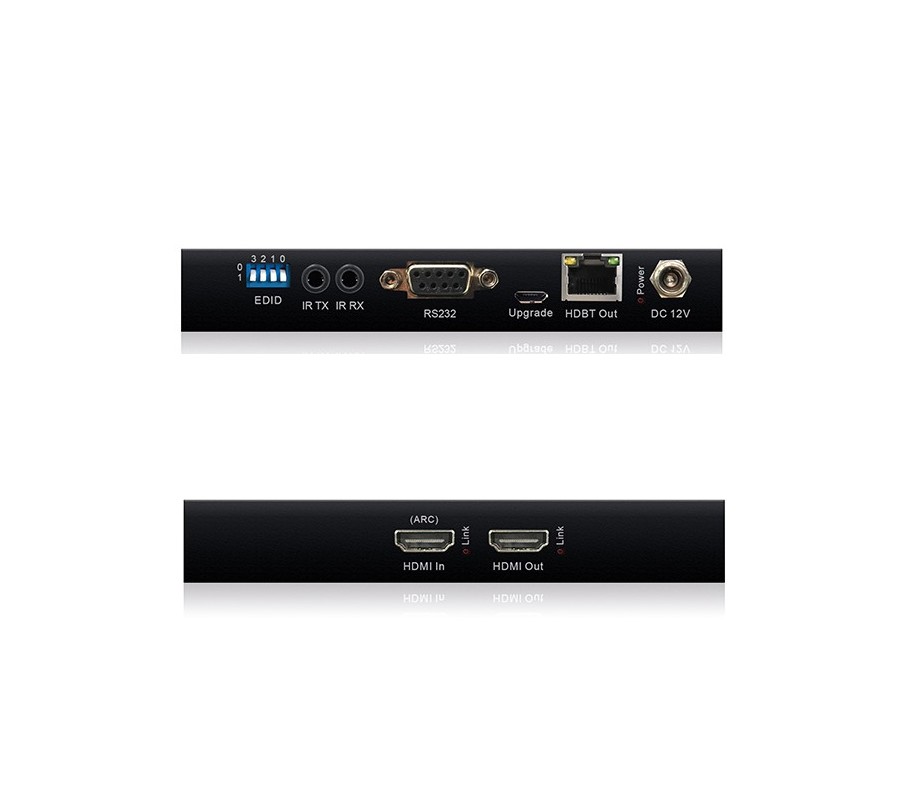

Blustream HDMI extender HEX70CS-TX
HDBaseT™ vysílač Blustream HEX70CS-TX dostane 4K HDMI signál po jednom CAT kabelu až do 70 metrů.
Vysílací jednotka, která prodlužuje HDMI po jednom CAT kabelu — 4K 60 Hz 4:4:4 (18 Gb/s) do 40 m, 1080p až do 70 m. Díky technologii Colour Space Conversion (CSC) zvládne HDMI 2.0 18 Gb/s včetně HDR a všechny digitální HDMI audio formáty včetně Dolby TrueHD, Dolby Atmos®, DTS-HD Master Audio a DTS:X. Po stejném kabelu vede obousměrné IR, RS-232 a obousměrné napájení po kabelu (PoH). Pracuje s ochranou obsahu HDCP 2.2 a chytrou správou EDID, párovou jednotkou je přijímač HEX70CS-RX.
| Kategorie: | Prémiová videotechnika |
|---|---|
| EAN: | 9340242003300 |
| Audio formáty: | Dolby TrueHD, Dolby Atmos, DTS:X, DTS-HD Master Audio |
| Maximální rozlišení: | 4K 60 Hz 4:4:4 (18 Gb/s) |
| Napájení: | Obousměrné PoH (PoE), adaptér PS122 |
| Maximální vzdálenost: | 70 m (4K do 40 m) |
| HDCP: | HDCP 2.2 |
| Médium: | CAT kabel (HDBaseT) |
| Ovládání: | Obousměrné IR, RS-232 |
| Správa EDID: | Ano |
| Typ zařízení: | HDMI extender, Vysílač (TX) |
Blustream HEX70CS-TX je vysílací jednotka HDBaseT™ extenderu — tedy ten konec, který sedí u zdroje signálu a posílá obraz, zvuk i ovládání po jednom CAT kabelu k přijímači. Tam, kde běžné HDMI kabely končí po pár metrech, dostane HEX70CS-TX 4K obraz do vzdálenosti 40 metrů a 1080p až do 70 metrů. Při zapojení poznáte rozdíl podle jediné věci — zdroj a vzdálený zobrazovač spojíte jedním strukturovaným CAT kabelem, který už v instalaci možná vede.
Podrobněji o vysílači HEX70CS-TX
HEX70CS-TX je samostatný vysílač do páru k přijímači HEX70CS-RX. Mezi zdrojem a zobrazovačem vede jeden CAT kabel, po kterém putuje HDMI signál, obousměrné infračervené ovládání, RS-232 i obousměrné napájení po kabelu (PoH). Vysílač zvládne 4K 60 Hz 4:4:4 v plné 18Gb/s propustnosti včetně HDR a přenese všechny standardní rozlišení od VGA-WUXGA až po 480i-4K. V balení není napájecí adaptér — pro provoz je k jednotce určený zdroj PS122.
4K přenos po jednom CAT kabelu
Hlavní přednost vysílače je v médiu přenosu. Místo dlouhé HDMI kabeláže vede signál po jednom strukturovaném CAT kabelu, který se v instalacích často už nachází. HEX70CS-TX po něm přenese 4K 60 Hz 4:4:4 UHD video do vzdálenosti 40 metrů a HDMI 1080p až do 70 metrů — což je dosah, na který by samotný HDMI kabel nestačil.
Obousměrné IR, RS-232 a EDID
Vysílač přenáší vedle obrazu a zvuku i řídicí kanály. Infračervené ovládání vede oběma směry, takže schováte zdroj signálu do techniky a ovládáte ho z místa u zobrazovače, nebo naopak. Po stejném kabelu jde i obousměrné RS-232 pro řízení z nadřazeného systému. O kompatibilitu se zdrojem se stará EDID management — výměna informací mezi zdrojem a zobrazovačem o tom, jaké rozlišení a zvuk umí, aby obraz naskočil bez ručního dolaďování.
Konektory, napájení a obsah balení

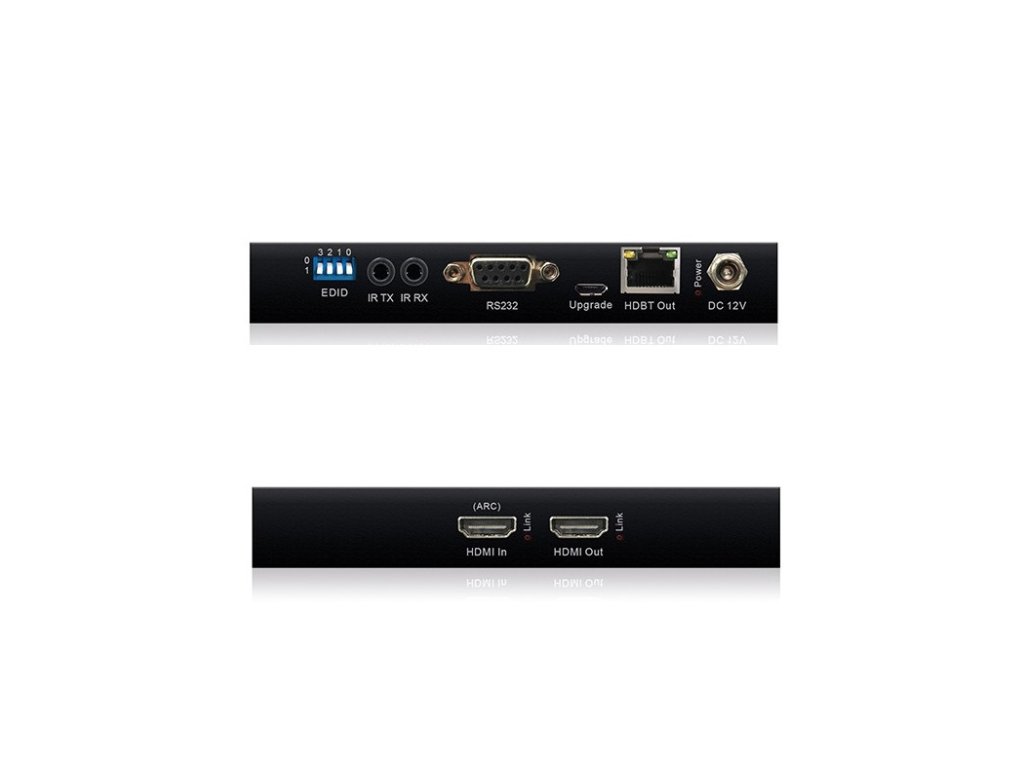

Vysílač má HDMI vstupní konektor, výstupní port pro CAT kabel a vstupy pro IR a RS-232. Napájení řeší obousměrné PoH (PoE) po kabelu, případně lokální zdroj PS122 — ten není součástí balení a doporučujeme ho dokoupit. V krabici najdete samotnou vysílací jednotku HEX70CS-TX.
Colour Space Conversion (CSC) a HDCP 2.2
Klasické HDBaseT extendery na delších trasách s plným 18Gb/s 4K signálem často narážejí na šířku pásma. Technologie Colour Space Conversion (CSC) převede barevný prostor tak, aby se HDMI 2.0 18 Gb/s včetně HDR vešel do přenosové kapacity HDBaseT™ bez ztráty detailu. Vysílač je zároveň v souladu s ochranou obsahu HDCP 2.2, takže přenese i chráněný obraz z mediálních přehrávačů a set-top boxů.
Kde se vzala technologie HDBaseT™
HDBaseT™ je průmyslový standard pro distribuci nekomprimovaného obrazu a zvuku po jednom CAT kabelu, který se prosadil v profesionálních AV instalacích právě kvůli dosahu a jednoduchosti rozvodu. Blustream ho ve vysílači HEX70CS-TX kombinuje s vlastní technologií CSC, díky které jednotka uveze plný 4K 60 Hz 4:4:4 signál — kvalitu, kterou v běžných HDMI rozvodech na takovou vzdálenost nedostanete.
K čemu vysílač HEX70CS-TX v sestavě zapojíte
Na HDMI vstup vysílače přivedete zdroj signálu — mediální přehrávač, set-top box nebo herní konzoli — a po CAT kabelu vede signál k párovému přijímači HEX70CS-RX u vzdáleného zobrazovače. Pokud potřebujete na jeden výstup přepínat víc zdrojů, doplníte sestavu o přepínač Blustream HDMI přepínač CMX42AB. Pro rozdělení jednoho zdroje na dva výstupy poslouží převodník Blustream HDMI převodník SC11HD-V2.
HEX70CS-TX jako součást AV instalace Blustream
Blustream staví celou řadu AV instalačního příslušenství, které spolu drží stejnou kvalitu signálu. Pro distribuci jednoho zdroje do více zobrazovačů poslouží převodník Blustream HDMI převodník SC12SP-V2 a propojení vysílače se zdrojem zvládne precizní kabel Blustream HDMI 18G-05 4k 2.0. Celou trasu tak postavíte z prvků jedné značky.
Pro koho se hodí
Sedne vám, pokud…
- potřebujete dostat 4K HDMI signál na vzdálenost až 40 metrů (1080p až 70 metrů) po jednom CAT kabelu,
- chcete přenášet i obousměrné IR a RS-232 ovládání po stejné trase,
- požadujete plné HDMI audio formáty včetně Dolby Atmos®, DTS-HD Master Audio a DTS:X,
- stavíte párovou trasu k přijímači HEX70CS-RX a chcete plnou 18Gb/s propustnost díky technologii CSC.
Sedne vám méně, pokud…
- potřebujete jeden zdroj rozvést do více zobrazovačů — na to slouží převodník Blustream HDMI převodník SC12SP-V2,
- chcete distribuovat audio do více zón po síti — na to se hodí Dante® převodník Blustream Dante převodník DA11AEN,
- řešíte jen přepínání nebo převod HDMI na krátkou vzdálenost bez prodloužení trasy — pak vám stačí přepínač Blustream HDMI přepínač CMX42AB.
Co najdete v balení
V balení je samotná vysílací jednotka Blustream HEX70CS-TX. Napájecí adaptér PS122 ani párový přijímač HEX70CS-RX součástí nejsou — doporučujeme je dokoupit podle vaší instalace jako volitelné příslušenství spolu s CAT kabelem příslušné délky.
