Blustream HDMI přepínač CMX42AB
Maticový přepínač Blustream CMX42AB rozvede čtyři 4K HDMI zdroje nezávisle na dva zobrazovače.
Maticový přepínač Blustream CMX42AB přepíná 4 HDMI vstupy nezávisle na 2 výstupy a zvládne HDMI 2.0 18 Gb/s včetně 4K 60 Hz 4:4:4 a HDR. Audio breakout vyvede zvuk zvlášť na analogové L/R i digitální koaxiální výstupy a přenese všechny digitální HDMI formáty včetně Dolby TrueHD, Dolby Atmos®, DTS-HD Master Audio a DTS:X. Ovládáte ho z předního panelu, obousměrným IR i RS-232, o kompatibilitu zdrojů se stará správa EDID a ochrana obsahu HDCP 2.2.
| Kategorie: | Prémiová videotechnika |
|---|---|
| EAN: | 9340242002723 |
| Audio formáty: | Dolby TrueHD, Dolby Atmos, DTS:X, DTS-HD Master Audio |
| Maximální rozlišení: | 4K UHD 60 Hz 4:4:4 (18 Gb/s) |
| Výstup: | 4 vstupy / 2 výstupy |
| HDR: | Ano (HDMI 2.0 18 Gb/s) |
| Audio breakout: | Analogový L/R, Digitální koaxiální |
| HDCP: | HDCP 2.2 |
| Ovládání: | Přední panel, Obousměrné IR, RS-232 |
| Správa EDID: | Ano |
| Typ zařízení: | HDMI přepínač, Maticový přepínač (4×2) |

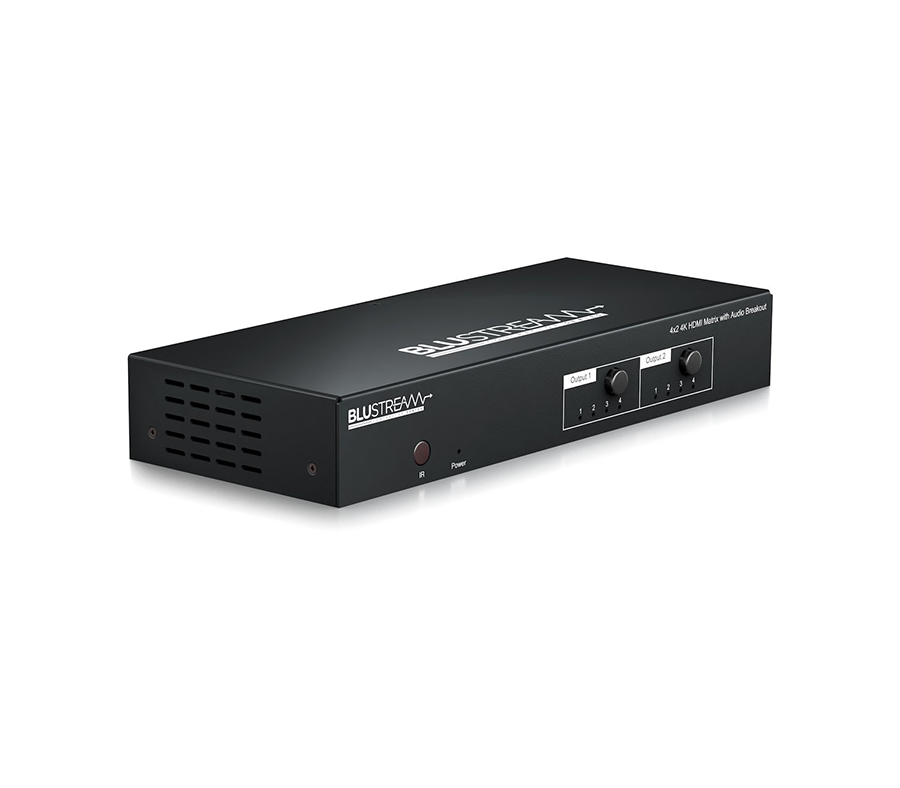

Blustream HDMI přepínač CMX42AB je maticový přepínač 4×2 — tedy srdce menší AV instalace, do kterého přivedete čtyři HDMI zdroje a libovolný z nich nezávisle pošlete na dva zobrazovače. Tam, kde běžný přepínač jen přepíná jeden výstup, dokáže maticový přepínač CMX42AB poslat na každý ze dvou výstupů jiný zdroj zároveň. Při zapojení poznáte rozdíl podle jediné věci — set-top box, přehrávač i konzoli necháte trvale zapojené a přepínáte je tlačítkem, dálkovým ovladačem nebo z řídicího systému.
Podrobněji o přepínači CMX42AB

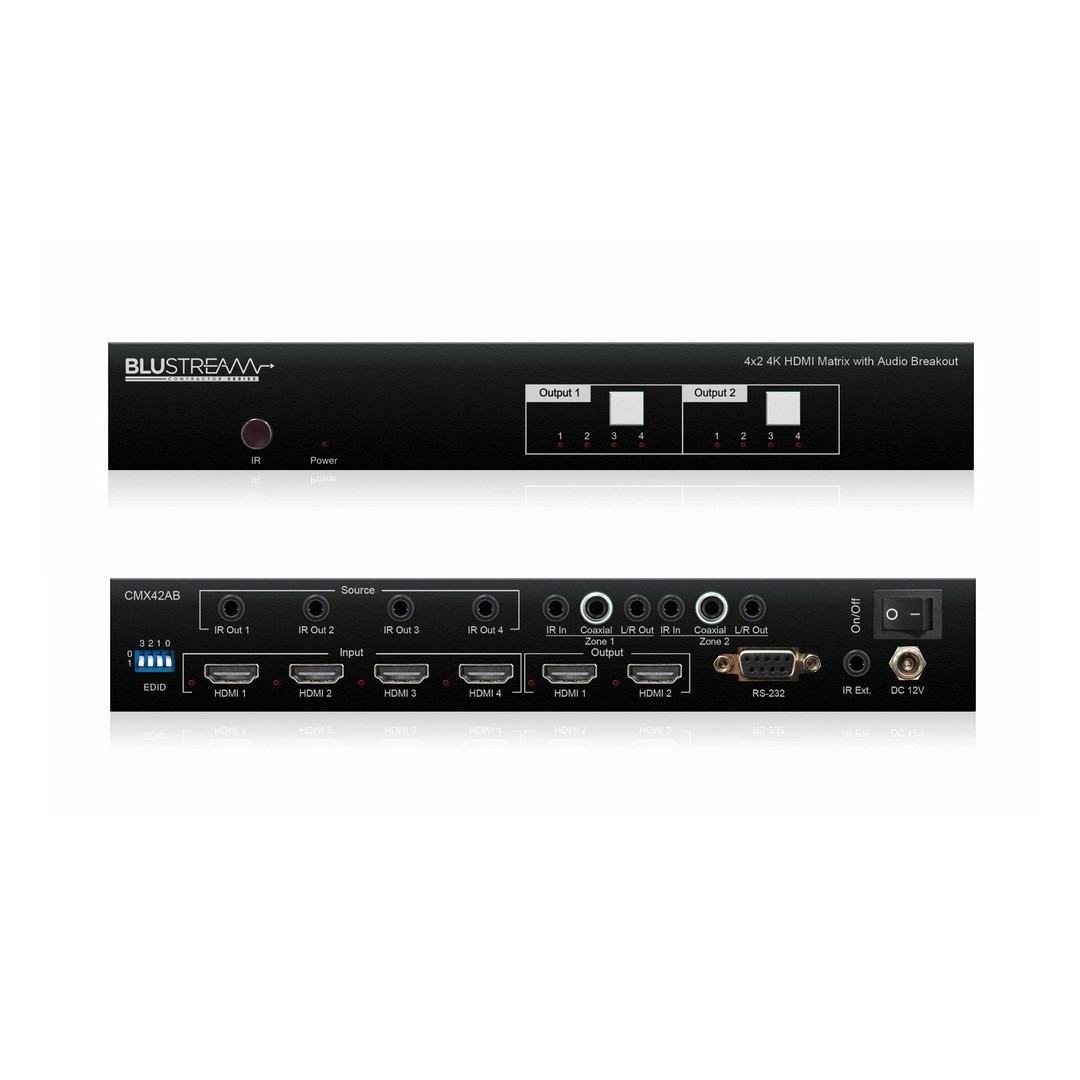

Maticový přepínač CMX42AB má čtyři HDMI vstupy, které lze nezávisle směrovat na dva HDMI výstupy, takže každý zobrazovač může ukazovat jiný zdroj. Zařízení přenáší HDMI 2.0 v plné 18Gb/s propustnosti včetně HDR a všechna standardní rozlišení od VGA-WUXGA až po 480i-4K, s vrcholem na 4K UHD 60 Hz 4:4:4. V balení je samotná jednotka spolu s Blustream 5V IR přijímači a vysílači pro přesné infračervené ovládání.
Čtyři zdroje, dva výstupy, plné 4K
Hlavní přednost přepínače je v maticovém směrování. Místo jednoduchého přepínání jednoho výstupu rozvede CMX42AB čtyři zdroje nezávisle na dva zobrazovače — na jednu televizi pustíte film z přehrávače, na druhou současně herní konzoli. Každá trasa přitom drží plný 4K UHD 60 Hz 4:4:4 v 18Gb/s propustnosti včetně HDR, takže obraz na zobrazovači neztrácí detail ani dynamický rozsah.
Audio breakout pro zvuk zvlášť
Přepínač umí vyvést zvuk z HDMI signálu samostatně. Audio breakout pošle zvuk zároveň na analogové výstupy L/R a na digitální koaxiální výstup, takže ho přivedete do zesilovače nebo AV receiveru nezávisle na obraze. Přepínač přitom přenese všechny digitální HDMI audio formáty včetně Dolby TrueHD, Dolby Atmos®, DTS-HD Master Audio a DTS:X — to, co dorazí ze zdroje, dostanete i na výstupu.
Ovládání z panelu, IR i RS-232
Maticový přepínač CMX42AB ovládáte třemi způsoby. Tlačítka na předním panelu zvládnou rychlé ruční přepnutí, přiložené Blustream 5V IR přijímače a vysílače umožní obousměrné infračervené ovládání s IR routingem a rozhraní RS-232 napojí přepínač na nadřazený řídicí systém. Pro řídicí systémy jiných výrobců jsou navíc k dispozici ovladače, takže CMX42AB zapadne do větší automatizace.
Maticové směrování a správa EDID
Klasický přepínač přepíná jeden výstup mezi vstupy — maticový přepínač přiřadí každému ze dvou výstupů libovolný ze čtyř vstupů zvlášť. O bezproblémový obraz se přitom stará správa EDID, tedy výměna informací mezi zdrojem a zobrazovačem o tom, jaké rozlišení a zvuk umí, aby obraz naskočil bez ručního dolaďování. Ochrana obsahu HDCP 2.2 zároveň zajistí, že přepínač přenese i chráněný obraz z přehrávačů a set-top boxů.
Kde se vzala maticová architektura Blustream
Maticové přepínání má původ v profesionálních AV instalacích, kde je potřeba rozvést víc zdrojů do víc zobrazovačů bez překládání kabelů. Blustream tuhle architekturu staví napříč celou svou řadou AV příslušenství a v přepínači CMX42AB ji nabízí v kompaktní jednotce 4×2 — s plnou 18Gb/s propustností a kvalitou signálu, kterou v běžných HDMI přepínačích na tolika trasách nedostanete.
K čemu přepínač CMX42AB v sestavě zapojíte
Na čtyři HDMI vstupy přivedete zdroje signálu — přehrávač, set-top box, herní konzoli — a oba výstupy vedou na zobrazovače. Pokud potřebujete jednu z tras prodloužit na větší vzdálenost po jednom CAT kabelu, doplníte sestavu o HDBaseT™ extender ve formě kitu Blustream HDMI extender HEX70CS-KIT. Pro propojení zdroje s přepínačem poslouží precizní kabel Blustream HDMI 18G-05 4k 2.0.
CMX42AB jako součást AV instalace Blustream
Blustream staví celou řadu AV instalačního příslušenství, které spolu drží stejnou kvalitu signálu. Pro rozdělení jednoho zdroje na víc zobrazovačů poslouží převodník Blustream HDMI převodník SC12SP-V2, pro převod jednoho zdroje na dva výstupy menší Blustream HDMI převodník SC11HD-V2 a zvuk po síti rozvede Dante® převodník Blustream Dante převodník DA11AEN. Celou trasu tak postavíte z prvků jedné značky.
Pro koho se hodí
Sedne vám, pokud…
- máte víc HDMI zdrojů a chcete je trvale zapojené, s možností přepnout libovolný z nich na dva různé zobrazovače,
- požadujete plné 4K UHD 60 Hz 4:4:4 v 18Gb/s propustnosti včetně HDR na obou výstupech,
- potřebujete vyvést zvuk zvlášť přes audio breakout na analogové L/R i digitální koaxiální výstupy,
- chcete přepínač ovládat z předního panelu, obousměrným IR i RS-232 a napojit ho na řídicí systém.
Sedne vám méně, pokud…
- potřebujete jeden zdroj rozvést do více zobrazovačů — na to slouží převodník Blustream HDMI převodník SC12SP-V2,
- chcete signál dostat na větší vzdálenost po CAT kabelu — pak sáhněte po HDBaseT™ extenderu Blustream HDMI extender HEX70CS-KIT,
- řešíte jen rozvod a přepínání zvuku, ne obrazu — na to se hodí audio přepínač Blustream audio přepínač OPT41AU.
Co najdete v balení
V balení je samotný maticový přepínač Blustream CMX42AB spolu s Blustream 5V IR přijímači a vysílači pro infračervené ovládání. HDMI kabely k jednotlivým zdrojům a zobrazovačům i případné prodlužovací trasy doporučujeme dokoupit podle vaší instalace jako volitelné příslušenství.
Vyzkoušejte na vlastní kůži
Na našem showroomu vám ukážeme, jak distribuci HDMI a maticové přepínání v AV instalaci stavíme, a poradíme s návrhem zapojení do vaší konkrétní sestavy. Pokud řešíte konkrétní počet zdrojů a zobrazovačů, ozvěte se nám předem a kompletní zapojení přepínače vám připravíme.
Doprava a instalace
Doprava je zdarma od 2 000 Kč. Zboží odešleme do 24 hodin a obvykle dorazí druhý den.
Pro pokročilou instalaci nabízíme návrh a realizaci AV rozvodů jako placenou službu — technik navrhne směrování zdrojů, zapojí přepínač a nastaví IR a RS-232 ovládání podle vaší sestavy. Cenu vám připravíme podle rozsahu instalace.
